原告天水XX开关有限公司依据2010年5月14日与被告唐山XX水泥有限公司双方签订的《买卖合同》实施后，起诉被告唐山XX水泥有限公司未按合同约定支付货款，请求法院支持其被告支付剩余货款、利息373800元及本案所有诉讼费用。

被告唐山XX水泥有限公司依据2010年5月14日被与原告天水XX开关有限公司双方签订的《买卖合同》所涉及的126kV组合电器中电流互感器绕组4存在质量达不到准确等级要求，请求法院支持其设备修复、各种怠工损失等共计366007元，及本案所有诉讼费用。

本次司法鉴定为对唐山XX水泥有限公司买卖合同纠纷案所涉及到的126kV组合电器中电流互感器绕组4进行准确等级鉴定。

1. 将组合电器中电流互感器绕组4的一次绕组端分别与主回路拆开分离，二次绕组端拆开，不连接任何仪器或器件。

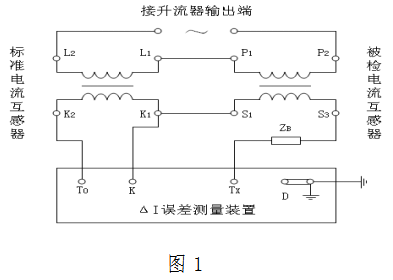

2.依据JJG313-2010《中华人民共和国国家计量鉴定规程 测量用电量互感器》中的要求先将126kV组合电器中电流互感器A相绕组4中的一次绕组、标准电流互感器一次绕组及升流装置串接组合成一次测量回路，然后将该电流互感器的二次绕组、标准电流互感器二次绕组、电流负载箱及互感器校验仪组成二次测量回路，如图1所示。

3.测量时，先将126kV组合电器中电流互感器绕组4的二次绕组接额定负载20VA，调节调压器，按标准要求将一次电流分别调至额定电流300A的1%、5%、20%、100%和120%，并分别读取5个测量点的比值误差和相位差的测量值。待上述测量完成后，如测量结果符合标准要求，再将126kV组合电器中电流互感器绕组4二次绕组的负荷调至5VA，调节调压器，按标准要求将一次电流分别调至额定电流300A的1%、5%、20%、100%和120%，并分别读取5个测量点的比值误差和相位差的测量值。

4.待A相绕组4测量完成后，依照A相绕组4的测量方法，依次将B相和C相绕组4的比值误差和相位差进行测量。

5.每次测量时所读取的数值要及时记录在原始记录单上。

6.现场测试环境：温度20.7℃；湿度57%；电源频率50.02Hz；波形畸变系数0.49%。符合JJG313-2010《中华人民共和国国家计量鉴定规程 测量用电量互感器》中对环境温度10℃～35℃；相对湿度不大于80%；电源频率应为50Hz±0.5Hz和波形畸变系数不大于5%的要求。

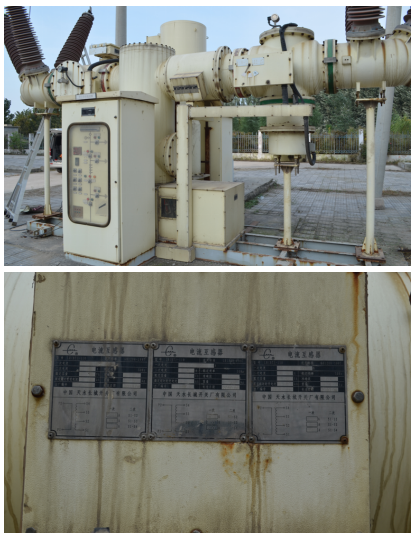

7.现场情况描述：被鉴定的组合电器露天安置在由钢构件建造的支撑台上。在接线盒盖板上清晰可见电流互感器生产厂家的铭牌。126kV组合电器中电流互感器绕组4的一次绕组分别串接在三相主回路中，二次绕组端经引线接至控制箱端子排。

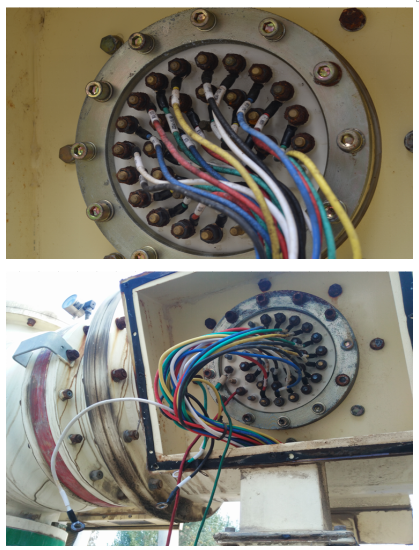

8.检测过程：首先将126kV组合电器中电流互感器绕组4的一次绕组端分别与主回路拆开分离（附件1：照片3）然后接入一次测量回路（附件1：照片4）。其次打开二次绕组的接线盒盖，接线盒内接线端子除电流互感器绕组4的二次接线端外，还有其它绕组的二次接线端子（附件1：照片5），拆除原126kV组合电器中电流互感器绕组4的二次引线，接入二次测量回路（附件1：照片6）。

9.测量：接通电源，分别对仪器和检测回路供电，按上述检验程序中的c条款进行测量。

10.记录：将测试数据记录到原始记录单。

鉴定物相关照片：

1、测量值和标准限值：表1为126kV组合电器中电流互感器绕组4在其工作电流300A的1%、5%、20%、100%和120%，，标准负载为20VA条件下，A、B、C三相电流误差和相位差的测量值。

表1

表2为GB20840.2-2014《电流互感器的补充技术条件》中给出0.2S级特殊用途的测量用电流互感器的比值差和相位差限值。

表2

2、检测数据说明：根据GB20840.2-2014《互感器 第2部分：电流互感器的补充技术要求》的要求; 126kV组合电器中电流互感器绕组4各测量点均不得超过表2的误差限值。现其工作电流300A的1%、5%、20% 测量点测得的比值误差均超过表2中的误差限值，工作电流300A的20%测量点相位误差均超过表2中的误差限值。

126kV组合电器中电流互感器绕组4的准确度等级不满足0.2S级。
